System Bits

Warnung: Diese Funktion wurde mit EasySightPro 11.0 abgekündigt

Die System Bits benötigen 2 Bytes auf der Schnittstelle und dienen zur Steuerung aller Stationen zugleich. Folgende Signale stehen bei den SystemBits zur Verfügung:

Signal	Byte / Bit	Beschreibung
Trigger	0.0	Eine positive Flanke dieses Signals löst eine Bildaufnahme und -auswertung aller Stationen aus, sofern diese sich im Zustand Aktiv (Online) befinden.
Aktiv (Online/Offline)	0.1	Eine positive Flanke dieses Signals schaltet die Stationen Online, eine negative Flanke schaltet die Stationen Offline.
Programmwechsel	0.2	Eine positive Flanke dieses Signals löst einen Programmwechsel auf allen Stationen aus, wodurch das Programm mit der anstehenden Programmnummer aus Byte 1 dieses Moduls geladen wird.
Trigger mit Rücksetzen der User Bits	0.3	Eine positive Flanke dieses Signals löst eine Bildaufnahme und -auswertung der Stationen aus und setzt dabei alle User Bits zurück. Der Trigger funktioniert nur, wenn die Stationen sich im Zustand Online befinden.
Automatischer Programmwechsel	0.4	Wenn dieses Bit auf logisch 1 gesetzt wird, dann wird bei jeder Änderung der Programmnummer das Programm automatisch gewechselt.
Reserviert	0.5 - 0.7	Derzeit nicht in Verwendung.
Programmnummer	1	Programmnummer des Programms, welches bei positiver Flanke des Signals Programmwechsel geladen wird.

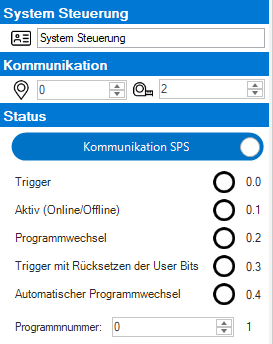

Im Kommunikationsexplorer sieht das Eigenschaftsfenster der System Bits wie folgt aus:

Im Feld "System Steuerung" kann ein Name des Bausteins vergeben werden.

Unter "Kommunikation" legt man das Startbyte im Datenbereich der Schnittstelle fest. Die Datenlänge ist mit 2 Byte fixiert.

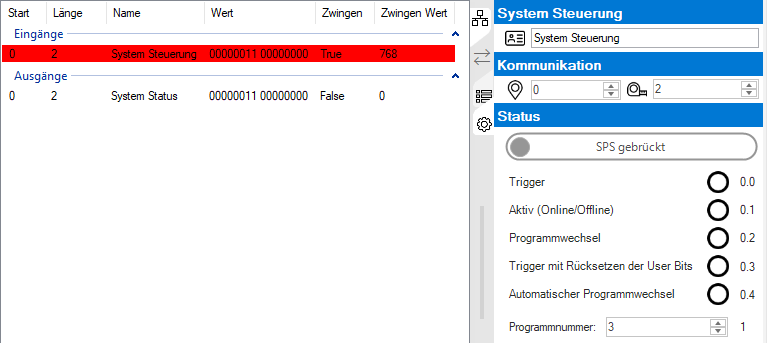

Im Feld "Status" ist der aktuelle Status der Signale ersichtlich beziehungsweise kann man hier den Signalfluss von der externen Steuerung überbrücken und die einzelnen Signale selbst steuern.
