Variante mit 5 Kameras von Oben

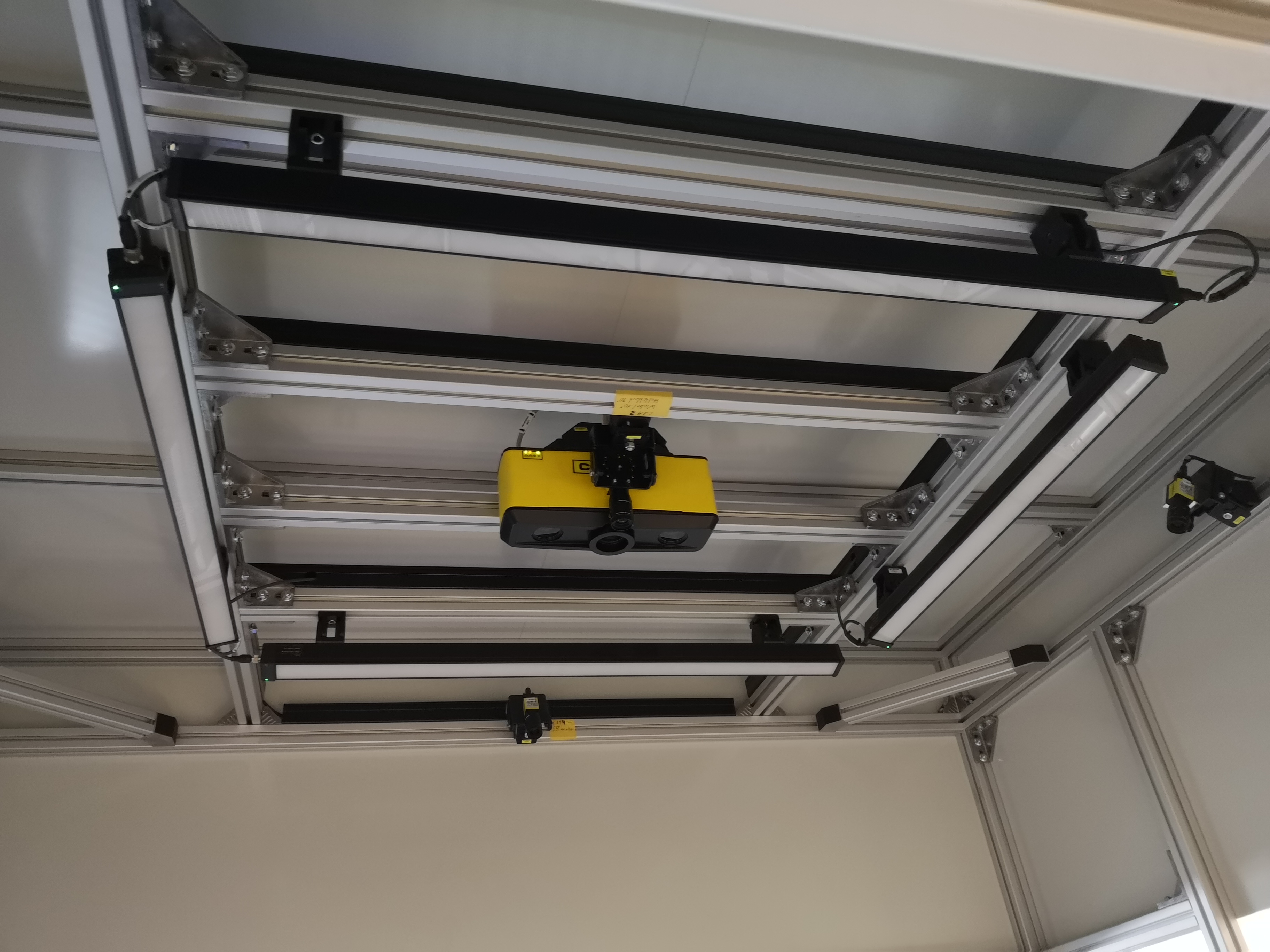

Bei dieser Aufbauvariante befindet sich als Basis eine "Top-Kamera" analog zur Variante mit nur einer Kamera als "Draufsicht-Kamera" oben in der Mitte. Seitlich versetzt dazu befinden sich auf Höhe der Top-Kamera weitere 4 Kameras welche jeweils schräg von vorne, hinten, links und rechts in das Behältnis hineinschauen und damit soweit dies aufgrund der Seitenwandhöhe des Behältnisses den Blick auf die darin transportierten Güter ermöglichen.

Dies ist die gängigste Aufbauvariante, wenn es um die Bildaufnahme von Produkten geht, welche in einem Behältnis transportiert werden.

Die 5 Bilder können entweder als Einzelbilder verbleiben und jeweils einzeln an das übergeordnete System übertragen werden oder als "Multi-Seiten-Ansicht" verbunden werden. Dies hat den Vorteil, dass hierbei letztlich nur eine Datei generiert, übertragen und am Zielsystem gehandelt werden muss - vielfach angenehmer in der Handhabung für den Kunden.

Selbstverständlich kann jede Kamerasicht - ganz einfach konfigurierbar - als Vollbild oder als Bildausschnitt verwendet werden.

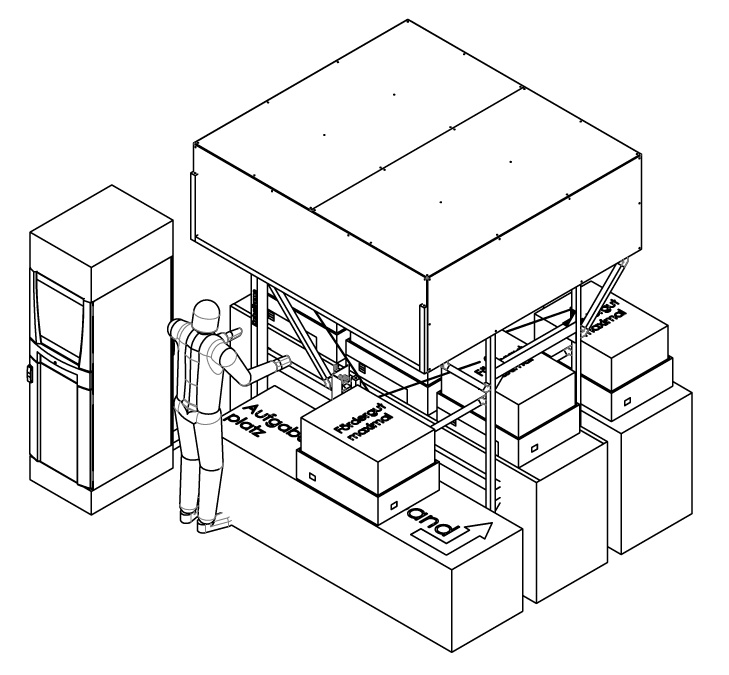

Nachfolgend ein beispielhafter Anwendungs-Screenshot sowie die zugehörige Station zu dieser Variante:
