Telezentrisch mittels Skalierfaktor

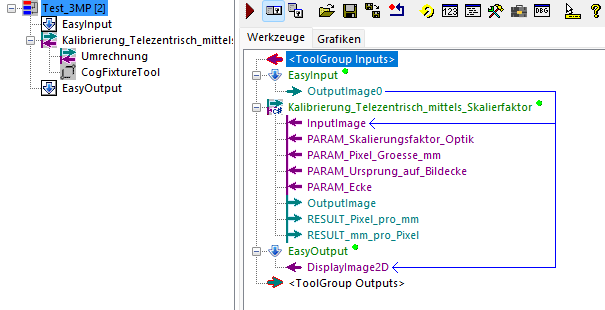

Dieses EasyTool dient zur Kalibrierung eines Bildes und somit zur Erstellung eines neuen Koordinatenraums. Diese Kalibrierung verwendet einen fixen Skalierfaktor zur Umrechnung von Pixelkoordinaten in Weltkoordinaten (typischerweise Millimeter) ohne dabei eine Entzerrung des Bildes zu berechnen. Somit wird diese Art der Kalibrierung in der Regel beim Einsatz von telezentrischen Objektiven mit einem bekannten, fixen Vergrößerungsfaktor verwendet.

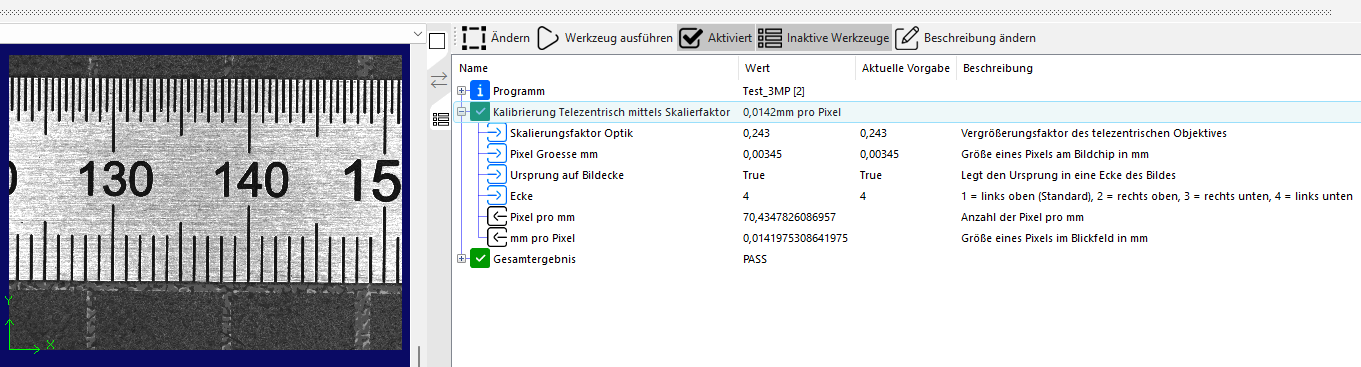

Skalierungsfaktor Optik	Vergrößerungsfaktor des telezentrischen Objektivs
Pixel Groesse mm	Größe eines Pixels auf dem Bildsensor in Millimeter (Pixel Pitch)
Ursprung auf Bildecke	Legt fest, ob der Ursprung des neuen Koordinatensystems auf eine Bildecke festgelegt werden soll. Ansonsten kann man die Position des Ursprungs direkt im CogFixtureTool festlegen
Ecke	Legt die Bildecke fest, in der Ursprung des neuen Koordinatensystems liegt, 1 = links oben (Standard), 2 = rechts oben, 3 = rechts unten, 4 = links unten

Pixel pro mm	Anzahl der Pixel im Bild pro Millimeter
mm pro Pixel	Größe eines Pixels im Bild in Millimeter
