Segmentbreite

Dieses EasyTool dient zum Messen der Breite eines durchgängigen Segments. Ein helles Segment ist startet mit einem Kontrastübergang (Kantenpolarität) von dunkel zu hell und endet mit einem Kontrastübergang von hell zu dunkel. Bei einem dunklen Segment verhält es sich genau umgekehrt.

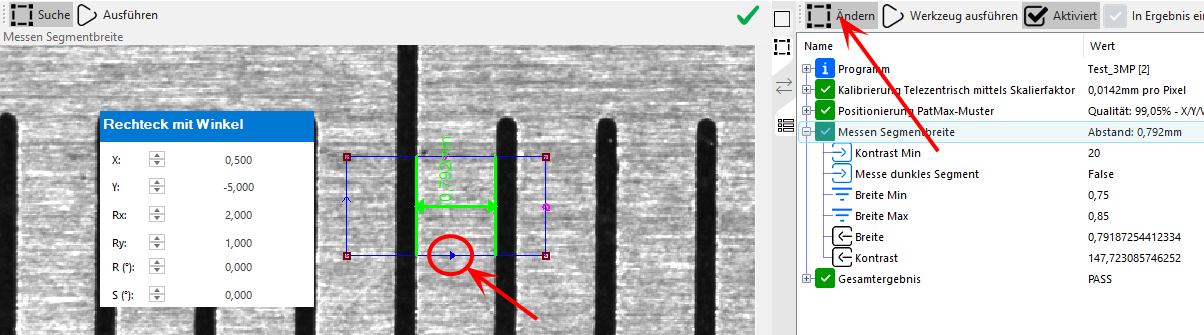

Der Suchbereich ist als Rechteck mit Winkel definiert, wobei auf die Suchrichtung zu achten ist. Diese bestimmt den Kontrastübergang und ist durch einen ausgefüllten Pfeil am markiert.

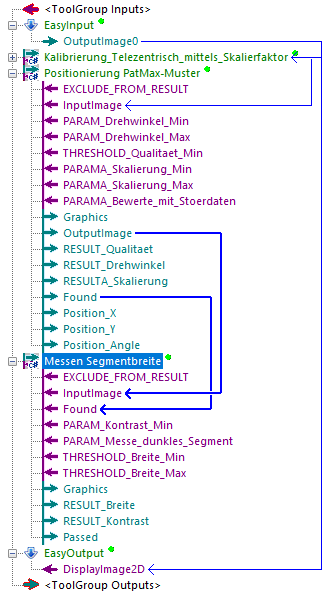

InputImage Eingangsbild, in welchem der Abstand gemessen wird
Found Gibt an, ob eine zuvor erfolgte Nachführung erfolgreich ausgeführt wurde. Ist dies nicht der Fall, wird das EasyTool mit einem Fehler ausgeführt. Soll das EasyTool unabhängig von einer Nachführung ausgeführt werden, so ist dieser Eingang nicht zu verknüpfen und gegebenenfalls manuell auf True zu setzen
Kontrast Min Mindestkontrast der Kanten des Segments
Messe dunkles Segment Gibt an, ob es sich bei dem zu messenden Segment um ein dunkles (True) oder helles (False) Segment handelt.
Breite Min Minimal tolerierbare Breite des Segments
Breite Max Maximal tolerierbare Breite des Segments

Hinweis: Der Mittelwert dieser beiden Grenzwerte bildet den Sollwert. Das heißt, es wird jenes Segment ausgewertet, dessen Breite am nächsten zu diesem Sollwert liegt.

Breite Gemessene Breite des Segments (Einheit abhängig vom Eingangsbild)
Kontrast Gibt den geringsten Kontrast der beiden Kanten an
Passed Gibt an, ob die Messung erfolgreich war und die gemessene Breite innerhalb der Toleranz liegt.
