Mehrbildaufnahme
Es ist möglich mit einem Trigger-Signal mehrere Aufnahmen mit einer Kamera zu machen. Zwischen den unterschiedlichen Aufnahmen kann die Belichtungszeit und/oder Beleuchtungsansteuerung geändert werden.
Hinweis: Die Aufnahmesteuerung der zusätzlichen Bilder übernimmt in diesem Fall immer EasySightPro®.
Grundprogramm über Programmverwaltung

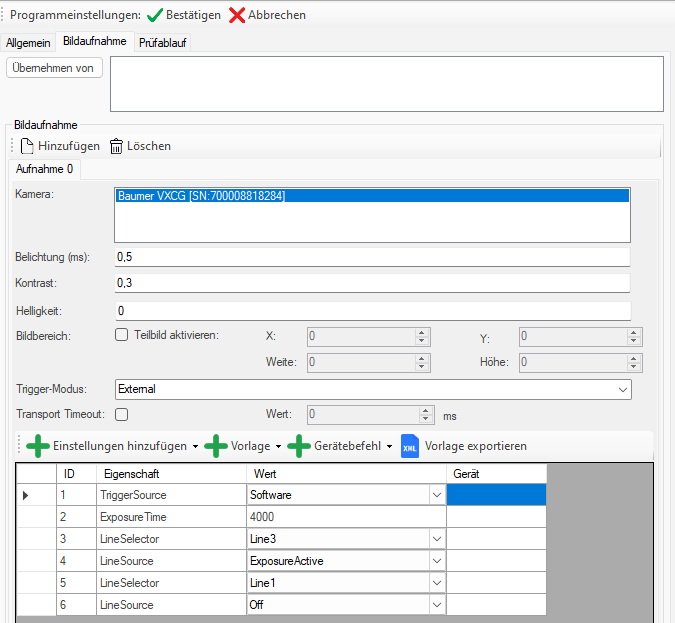

In der Programmverwaltung werden die Einstellungen für das Basis Bilder (erstes aufgenommene Bild) hinterlegt.
Es ist wichtig, dass im Basisbild alle notwendigen Beleuchtungsausgänge konfiguriert werden.
Als Ausgangsbasis können die mitgelieferten Vorlagen genutzt werden.
Wenn die Belichtungszeit von Bild zu Bild geändert werden soll, dann muss das Feature ExposureTime oder ExposureTimeAbs eingefügt werden. Die Benennung variiert je nach Kamerahersteller.
Die Beleuchtungsausgänge müssen sequenziell parametriert werden. Dazu wird der Ausgang mittels LineSelector ausgewählt und die Funktion mit LineSource zugeordnet.
In diesem Beispiel: Line 3 -> ExposureActive (Licht wird angesteuert) und Line 1 -> Off (Licht wird nicht angesteuert).
Die Belichtungszeit als Feature wird in Nanosekunden eingegeben und unterscheidet sich daher von der Standard Belichtungszeit (Millisekunden).
Bildaufnahme Sequenz
Nachdem das Grundprogramm erstellt und geladen wurde, werden die zusätzlichen Bilder parametriert.
Dies passiert über die Aufnahme Einstellungen der jeweiligen Station:
Für jedes zusätzliche Bild wird ein neuer Reiter neben dem Basis Bild generiert.
In den neuen Reitern, können die Belichtungszeit und Beleuchtungsausgänge getrennt eingestellt werden.
Die Belichtungszeit als Feature wird in Nanosekunden eingegeben und unterscheidet sich daher von der Standard Belichtungszeit (Millisekunden).
In den zusätzlichen Bildern können nicht benötigte Feature gelöscht werden. Dies ist Optional möglich und verkürzt die Zykluszeit etwas.
Prüfablauf
Im EasyInput Tool muss die erwartete Anzahl an Bildern für eine gültige Prüfung zusätzlich hinterlegt werden, da eine Station die Mehrbildaufnahme auch mit mehreren Kameras durchführen kann.
Das EasyInput Tool legt pro Bild automatisch ein neues OutputImage an.

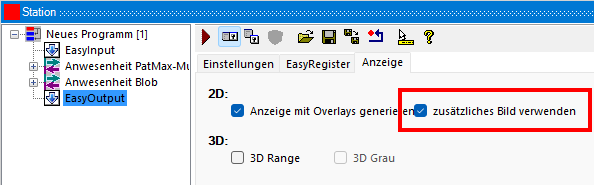

Bei Bedarf können bis zu 2 Bilder im EasyOutput Tool für die Anzeige konfiguriert werden:
Hinweis:
Wird die Station in das Live-Bild geschaltet, dann werden automatisch die Einstellungen vom Basis-Bild geladen. Für die Einrichtung der anderen Bilder, wird die Verwendung des Manuelle Triggers empfohlen.
