JobSlots Bits

Warnung: Diese Funktion wurde mit EasySightPro 11.0 abgekündigt

Die JobSlots Bits benötigen 2 Bytes auf der Schnittstelle und dienen zur Steuerung einer Station (JobSlot). Folgende Signale stehen bei den JobSlots Bits zur Verfügung:

Signal	Byte / Bit	Beschreibung
Trigger	0.0	Eine positive Flanke dieses Signals löst eine Bildaufnahme und -auswertung der Station aus, sofern diese sich im Zustand Aktiv (Online) befindet.
Aktiv (Online/Offline)	0.1	Eine positive Flanke dieses Signals schaltet die Station Online, eine negative Flanke schaltet die Station Offline.
Reserviert	0.2	Derzeit nicht in Verwendung.
Trigger mit Rücksetzen der User Bits	0.3	Eine positive Flanke dieses Signals löst eine Bildaufnahme und -auswertung der Station aus und setzt dabei alle User Bits zurück. Der Trigger funktioniert nur, wenn diese Station sich im Zustand Online befindet.
Reserviert	0.4 - 1.7	Derzeit nicht in Verwendung.

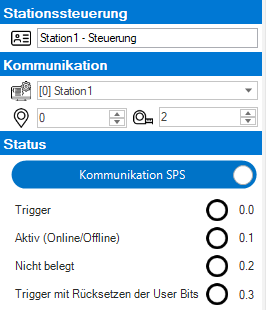

Im Kommunikationsexplorer sieht das Eigenschaftsfenster der Stationssteuerung wie folgt aus:

Im Feld "Stationssteuerung" kann ein Name des Bausteins vergeben werden.

Unter "Kommunikation" legt man fest, welcher Station diese Bautein zugeordnet wird und man kann das Startbyte im Datenbereich der Schnittstelle festlegen. Die Datenlänge ist mit 2 Byte fixiert. Des Weiteren legt man fest, ob die Reihenfolge der Bytes dieses Bausteins getauscht werden soll. Die Standard Byte-Reihenfolge ist Big-Endian, für Little-Endian muss das Tauschen aktiviert sein.

Im Feld "Status" ist der aktuelle Status der Signale ersichtlich beziehungsweise kann man hier den Signalfluss von der externen Steuerung überbrücken und die einzelnen Signale selbst steuern.
