Controller RVC-2207
Die RVC Serie wird für herausfordernde Bildverarbeitungsaufgaben mit hohen Auflösungen und kurzen Taktzeiten eingesetzt. Durch den modularen Aufbau des 19" Racks lässt sich der Controller induviduell an die Aufgabe anpassen.
Durch die Varianten Plus und Max stehen 2 performante CPU/Ram Konstellationen zur Auswahl.
Hinweis: Der Controller eignet sich für den Betrieb von bis zu 2 EasyFeeder Lösungen inklusive 2 zusätzlicher Prüfkameras.
Modelle
| Artikel | Controller | Bildverarbeitungssoftware | |
|---|---|---|---|
| RELISTE EasySightPro | Cognex VisionPro | ||
| RVC-2207-P | Plus | - | - |
| RVC-2207-P-EB | Plus | Base | Base |
| RVC-2207-P-EP | Plus | Plus | Plus |
| RVC-2207-P-EM | Plus | Max | Max |
| RVC-2207-M | Max | - | - |
| RVC-2207-M-EB | Max | Base | Base |
| RVC-2207-M-EP | Max | Plus | Plus |
| RVC-2207-M-EM | Max | Max | Max |

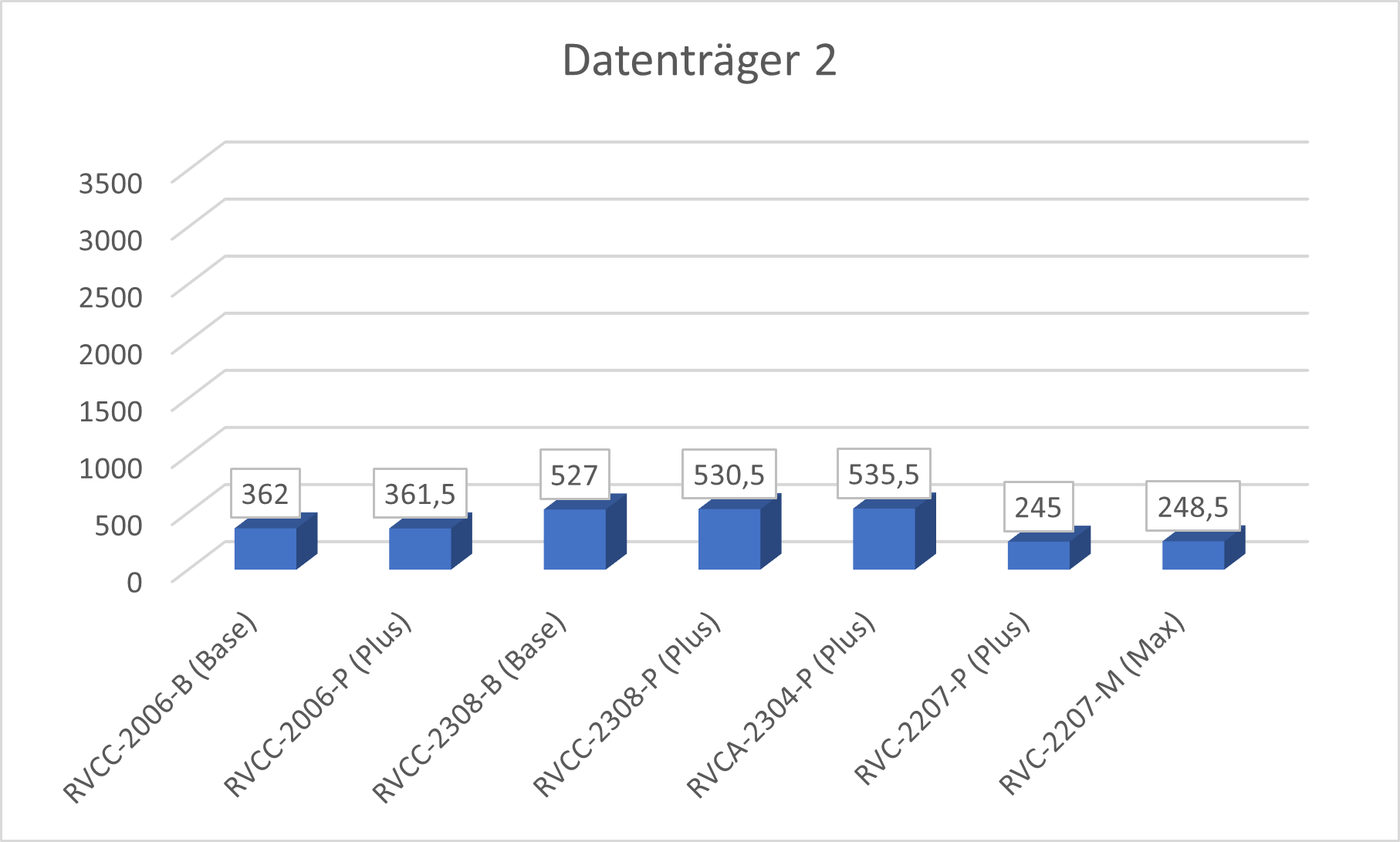

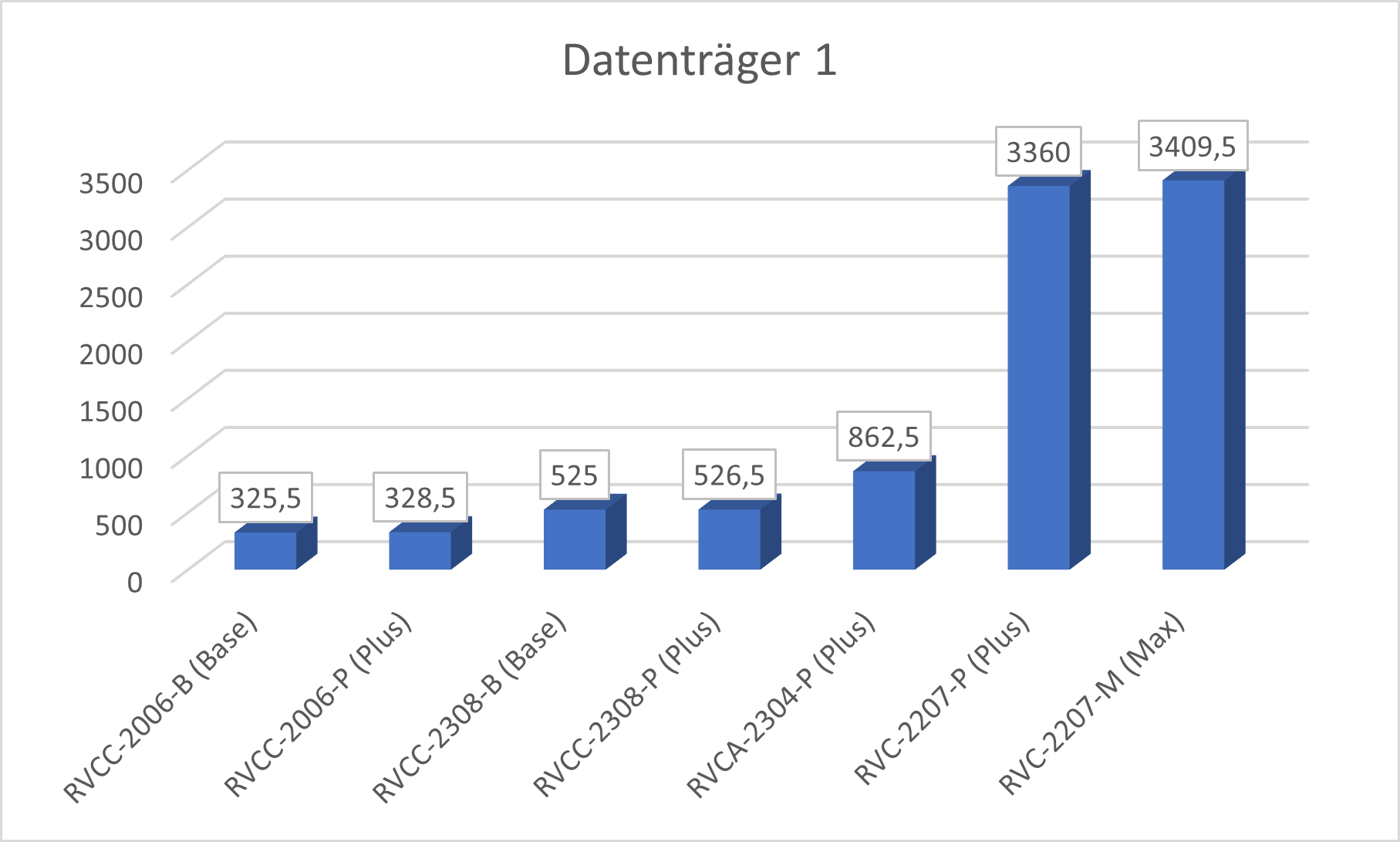

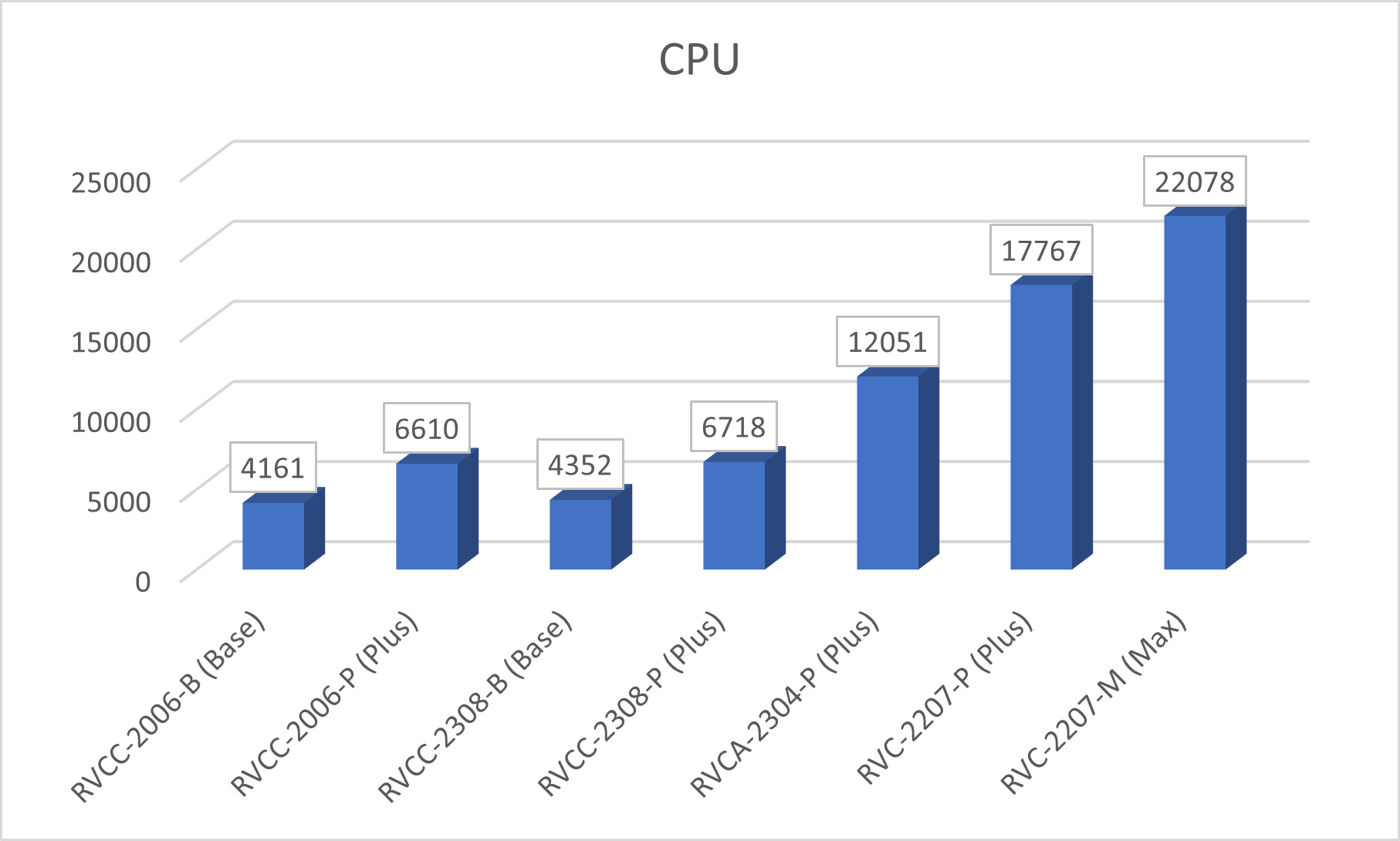

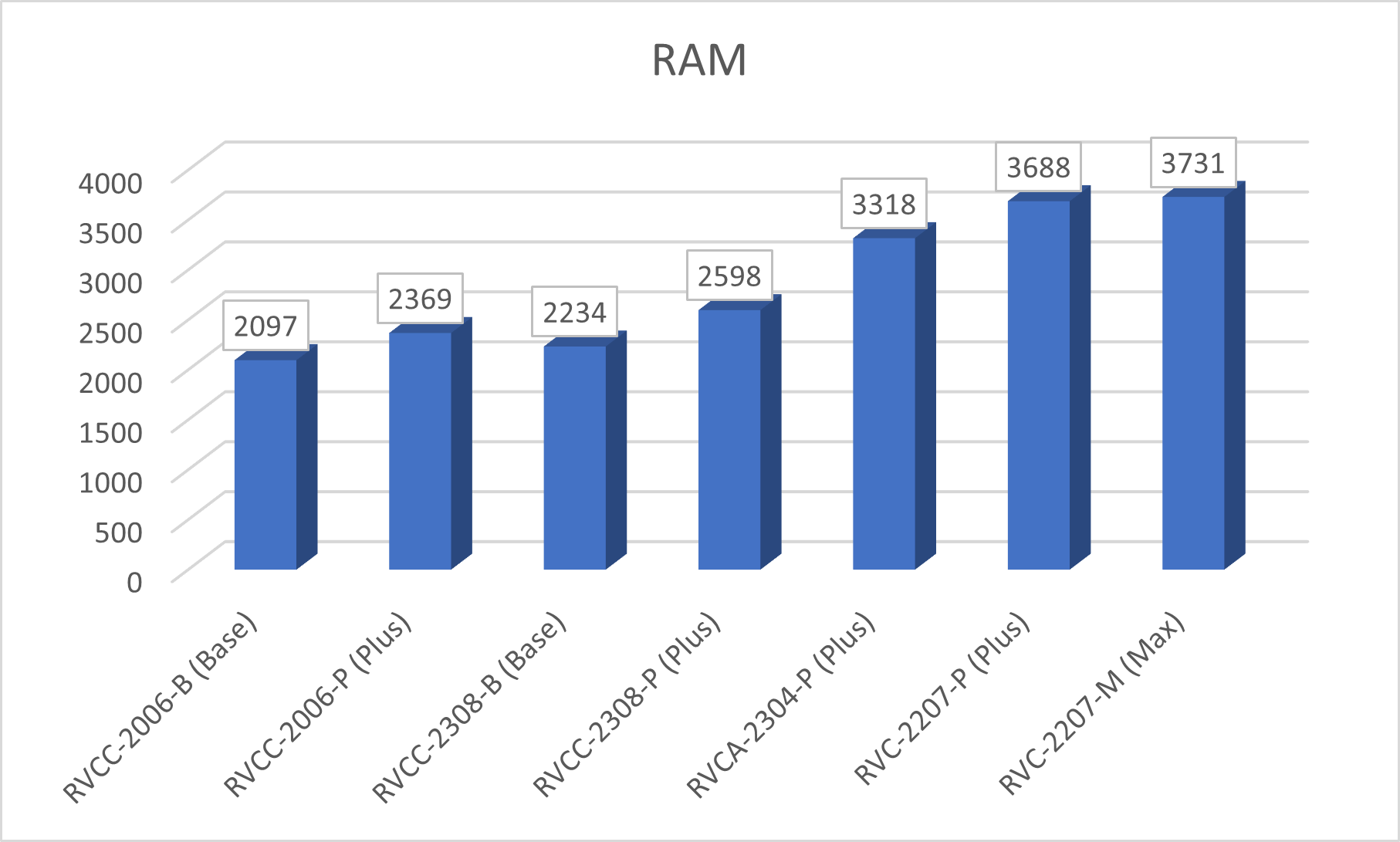

Performance Vergleich
Technische Daten
| Vision Controller | RVC-2207-P (PLUS) | RVC-2207-M (MAX) |
|---|---|---|
| Gehäuse | 19" Rack mount 4HE, ATX Support, Dust filter
1x ARCTIC P12 PWM PST Case Fan 120mm (95.65m³/h / 0.3Sone@1,800RPM) |
|
| Mainboard | ASUS Industrial Mainboard Q470EA-IM-A | |
| Prozessor | Intel® Core™ i7 - 10700 | Intel® Core™ i9 - 10900K |
| Grafik | Mainboard: Intel(R) UHD Graphics 630 Option: max. 2x NVIDIA RTX 4000 |
|
| Chipsatz | Intel® Q470E Chipset | |
| Arbeitsspeicher | 2x 16GB DDR4-2666 Non-ECC CL19 DIMM | 2x 32GB DDR4-2666 Non-ECC CL19 DIMM |
| Interner Speicher | System: 500GB mSATA SSD (NVMe M.2 V-NAND) Daten: 4TB SATA 7200RPM 6Gb/s 64MB/128MB Cache |
|
| Kamera Anschlüsse | max. 8 x GigE Vision (Cam1 bis Cam8) durch Einsteckkarten | |
| Ethernet Anschlüsse | 1x LAN Gigabit Ethernet (max. 1000Mbps) 1x LAN Gigabit Ethernet (max. 2500Mbps) |
|
| Externe Anschlüsse Vorderseite |
2x USB 3.2 Gen1 |
|
| Externe Anschlüsse Rückseite |
3x USB 3.2 Gen2 (Type A) 1x USB 3.2 Gen2 (Type C) 2x USB 2.0 1x Serial (RS232/422/485) 1x PS/2 |
|
| Anzeige | 1x VGA: max. 1920 x 1200 @ 60Hz 1x HDMI: unterstützt 1.4b, max. 4096 x 2160 @ 30Hz 2x Display Port: unterstützt 1.2, max. 4096 x 2160 @ 60Hz 3 fach Anzeige in allen Kombinationen möglich |
|
| Betriebssystem | RELISTE Vision Controller OS (Win10 IoT Enterprise LTSC 2021), Deutsch/Englisch | |
| Spannungsversorgung | 110V AC bis 240V AC Delta GPS-1300CBA, 1300W 24/7 |
|
| Umgebungstemperatur | Maximal 40°C Bei Schaltschrankeinbau ist eine entsprechende Lüftung vorzusehen |
|
| Zubehör | WLAN Nano Stick (Bis zu 200Mbit/s auf 2,4Ghz und 433Mbit/s auf 5GHz). Kann bei bedarf entfernt werden. |
|
Abmessungen

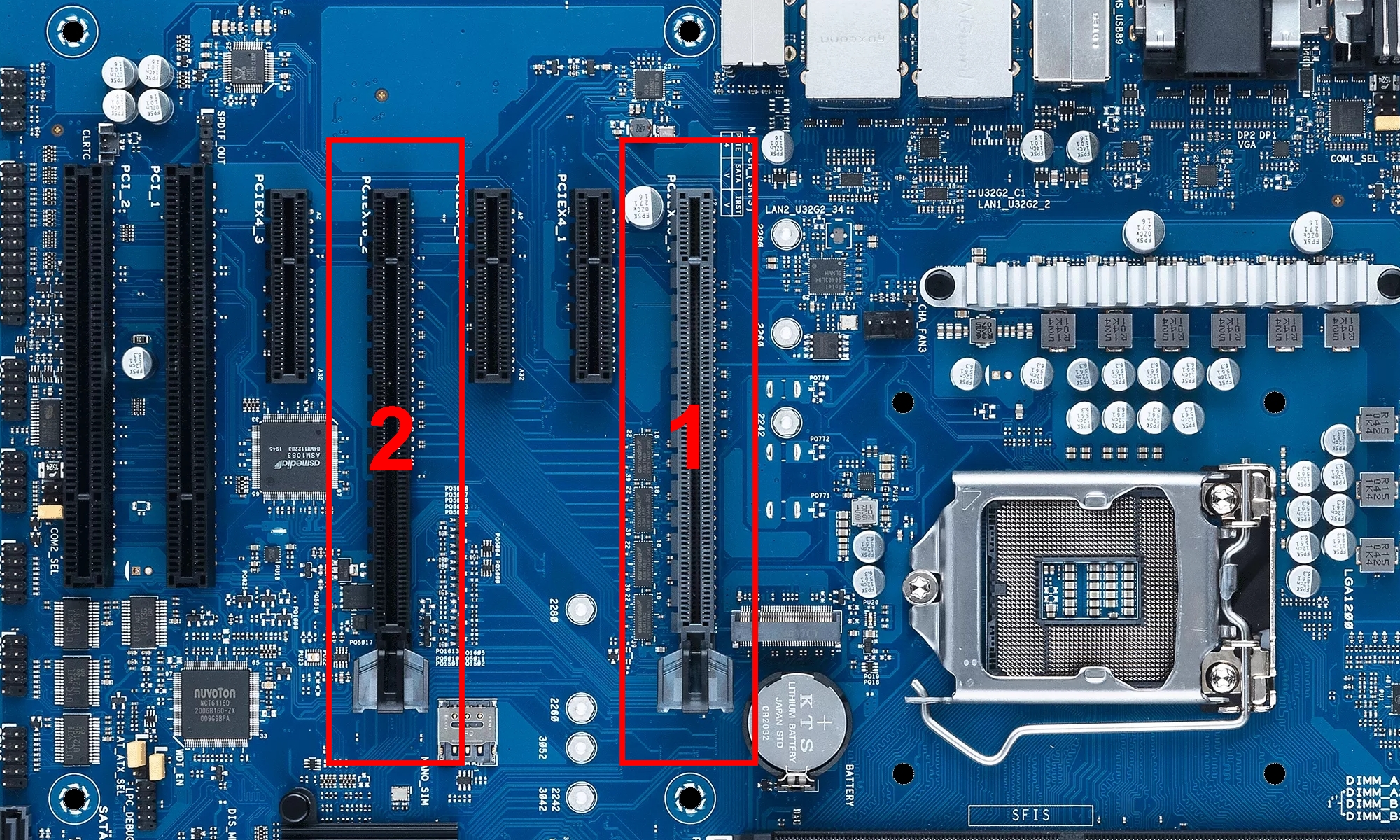

Einbau NVIDIA Quadro RTX Karten
Die zusätzliche Grafikkarten-Option ist für den Betrieb von Cognex A5000 3D Scannern und Deep Learning notwendig.

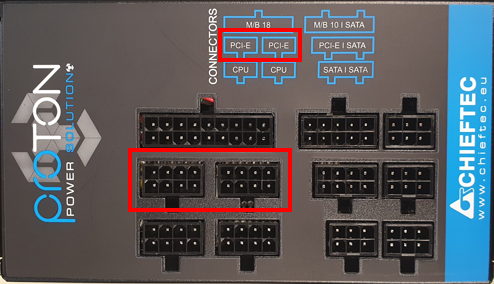

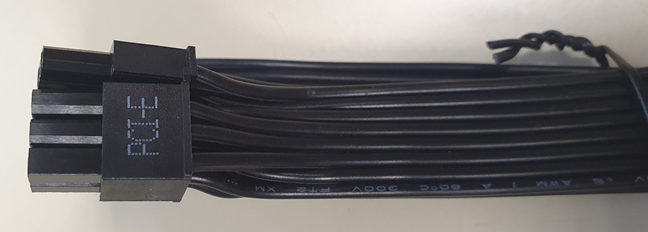

Die Grafikkarte MUSS zwingend mit dem richtigen Kabel (Beschriftung PCI-E) an das Netzteil (Port PCI-E) angeschlossen werden. Eine falsche Verkabelung kann zur Beschädigung des Netzteil oder der Grafikkarte führen.
