EasyReportingViewer

Der EasyReportingViewer dient zum Betrachten und Analysieren von Reporting Datensätzen.

Hinweis: Ein Reporting Datensatz beinhaltet alle relevanten Daten für einen umfangreiche Diagnose der Prüfergebnisse: Bilder für Simulation, Diagnosedaten der SPS-Kommunikation, Prüfparameter und Prüfergebnisse.

Öffnet die Ordnerauswahl. Der gewählte Unterordner wird nach Reporting Datensätzen durchsucht.
Liest den Reporting Datensätze aus dem zuletzt gewählten Ordner neu ein.
Ermöglicht den Abbruch des Ladevorganges.
Wählt den ersten Datensatz in der Liste aus.
Wählt den vorherigen Datensatz in der Liste aus.
Wählt den nächten Datensatz in der Liste aus.
Wählt den letzten Datensatz in der Liste aus.
Aktiviert die automatische Wiedergabe der Liste:
Bist zum Ende abspielen: Läst alle Datensätze bis zum Ende der Liste.
Abspielen bis NIO: Lädt alle Datensätze bis zum Ende der Liste oder bis zum nächsten NIO Ergebnis.
Abspielgeschwindigkeit "Maximal": 20ms Wartezeit bis zum nächsten Bild.
Abspielgeschwindigkeit "Schnell": 100ms Wartezeit bis zum nächsten Bild.
Abspielgeschwindigkeit "Langsam": 250ms Wartezeit bis zum nächsten Bild.
Abspielgeschwindigkeit "Gemütlich":500ms Wartezeit bis zum nächsten Bild.
Pausiert/Stoppt die automatische Wiedergabe.
Verwalten der Konvertierungseinstellungen. Unter diesem Punkt können Exporte der Datensätze definiert werden.
Konvertiert alle Datensätze mit den ausgewählten Einstellungen.

Geladene Daten

In diesem Fenster werden die geladene Datensätze angezeigt und können per Mausklick oder über das Menü geladen werden.

Die geladenen Daten können per gefiltert werden. Für Teil-Texte muss * als Wildcard verwendet werden:

Liste ohne Text Filter Liste mit Filter aus *_13*

Konvertierungen

Konvertierungen ermöglichen den Export der Reportingdaten in ein anderes Bildformat. Bei jeder Konvertierung ist der Ordner sepsrat einstellbar.

Hinweis: Die ersten 12 Konvertierungen können per Schnellstart mit F1 bis F12 für den ausgewählten Datensatz gestartet werden.

Menü

Verwalten der Konvertierungseinstellungen. Unter diesem Punkt können Exporte der Datensätze definiert werden.
Konvertiert alle Datensätze mit den ausgewählten Einstellungen.

Beispiel

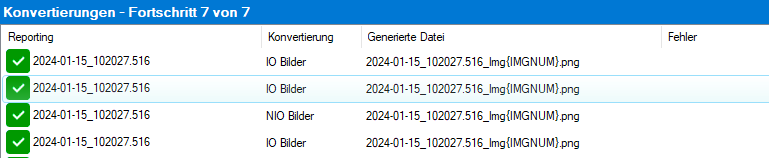

Fortschritt

Der Fortschritt wird im unteren Bereich des Fensters angezeigt.

Anzeige Datensatz

Der ausgewählte Datensatz wird automatisch angezeigt:

  • Bild: Je nach Konfiguration der gespeicherten Reporting Daten wird das Anzeigebild oder die Rohbilder angezeigt

  • Tabelle: Zeigt den Status der gespeicherten Werkzeug Informationen mit Parametern und Messwerten an
