EasyFeeder 240

Elektrischer Anschluss des Asyril Asycubes inklusive Kamera, Beleuchtung, Zuführung und Entleerung.

Kamera

Belegung des Kamera IO Kabels
Pin Farbe Typ Verbindung von / zu Kommentar
1 Weiß GPIO (Line 2) -
2 Braun Power VCC Spannungsversorgung +24V
3 Grün IN 1 (Line 0) -
4 Gelb GND IN1 -
5 Grau Power VCC Out1 Spannungsversorgung +24V
6 Pink OUT 1 (Line 3) Ausgang 1 für Beleuchtung 1 Durchlicht im Feeder
7 Blau GND (Power & GPIO) Spannungsversorgung GND
8 Rot GPIO 1 (Line 1) Ausgang 2 für Beleuchtung 2 Auflicht, falls vorhanden

Durchlicht

Das Durchlicht kommt bei fast allen Feeder Anwendungen zum Einsatz, da durch das Schattenbild eine einfache und stabile Separierung der Bauteile möglich ist. Alternativ kann der Feeder auch nur im Auflicht betrieben werden, wobei dies nur in seltenen Fällen zum Einsatz kommt.

Hinweis: Das Durchlicht ist immer Beleuchtung 1 (und damit Ausgang 1 der Kamera)!

Die Beleuchtung ist direkt im Asyril Feeder verbaut und der Anschluss erfolgt am Feeder mittels M8 Anschlusskabel.

Anschlusskabel: M8, 3 polig, Buchse, verschiedene Längen verfügbar

Anschluss (Stecker): Asycube "Backlight", M8 3pol Stecker

Belegung Anschlusskabel
Pin Farbe Typ Verbindung von / zu Kommentar
1 Braun Nicht belegt -
2 Blau GND Spannungsversorgung GND
3 Schwarz +24V Impuls Kamera OUT 1 (Line3), Ausgang 1 Schalteingang des Durchlichts im Feeder

Auflicht (Optional)

Manche Anwenden erfordern ein Auflicht als zweite Beleuchtung, zusätzlich zum Durchlicht. In seltenen Fällen werden Anwendungen nur mit den Auflicht und somit ohne Durchlicht im Feeder umgesetzt.

Hinweis: Das Auflicht ist immer Beleuchtung 2 (und damit Ausgang 2 der Kamera)!

Beleuchtungstyp RELISTE TPL HighPower FlatDomeLight
Modell HPFD-4030
Lichtfarbe Verschiedene Lichtfarben verfügbar
Leuchtfeldgröße (mm) 400 x 300
Max. Leistung (W; bei Infrarot) 85
Kabelabgang

Std Kabelabgang: N1 (M12 connector an Pos 1)

Warnung: Dies ist die einzig für diesen Feeder freigegebene Beleuchtung. Jede Abweichungen darf ausschließlich nach Rücksprache erfolgen, um die Funktionsfähigkeit des Systems zu gewährleisten.

Anschlusskabel: M12, 4 (5) polig, Buchse in verschiedenen Längen verfügbar

  Pin Farbe Typ Verbindung von / zu Kommentar

1 Braun +24V Spannungsversorgung +24V
2 Weiß Strobe NPN Kamera GPIO (Line1), Ausgang 2
3 Blau GND Spannungsversorgung GND
4 Schwarz Strobe PNP -
5 Grau DIM 0-10V Spannungsversorgung GND GND = 100% Helligkeit, 10V = 30% Helligkeit

Asycube

Nachfolgend wird der elektrische Anschluss eines EasyFeeder Systems beschrieben.

Wichtige Hinweise:

  • Vor Anschluss des Asycube ist sicherzustellen, dass die Versorgungsspannung der Nominalspannung entspricht.

  • Es ist geschützte Kleinspannung (+24V+5%) als Nominalspannung zu benutzen.

  • Falsche Verkabelung oder Spannungsversorgung der 0V und 24V Anschlüsse führt zu irreparablen Schäden und dem Erlöschen der Garantie.

  • Es wird empfohlen jeden Asycube mit einer eigenen, unabhängigen Spannungsversorgung zu versehen.

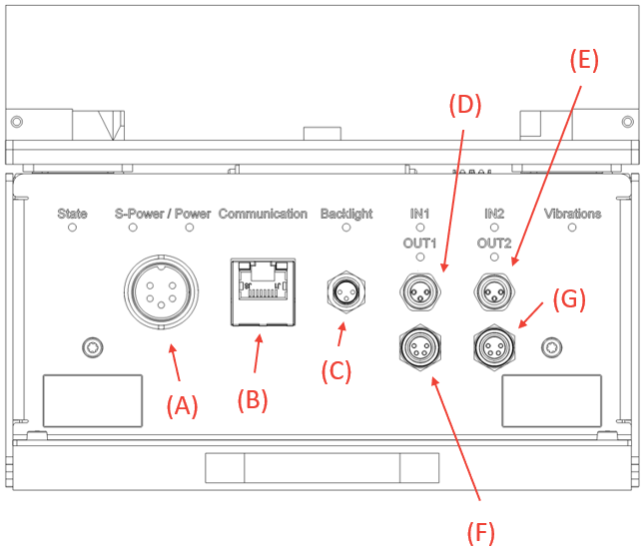

Elektrischer Anschluss

Index Bezeichnung Benötigte Verbindung von / zu
A Spannungsversorgung Versorgung 24V
B Ethernet-Anschluss (RJ45) Controller (Anschluss Feeder)
C Synchronisierung der Hintergrundbeleuchtung Kamera
D Digitaleingang 1 -
E Digitaleingang 2 Anschluss Entleerung (Purge)
F Digitaler und analoger Ausgang 1 für Bunker Bunker
G Digitaler und analoger Ausgang 2 für Bunker Anschluss Entleerung (Purge)

(A) Stromversorgung

  Index Bezeichnung Benötigte Verbindung von / zu
1 24VDC PELV S-Versorgung 1
2 GND S-Versorgung 2
3 24VDC 3
4 GND 4
5 Masse PE
Eigenschaft Asycube 240
Spannung +24V VDC (+/- 5%)
Stromaufnahme 5A
Stromaufnahme S 3A
Stromaufnahme gesamt 8A

Hinweis: Die S-Spannungsversorgung ist die Sicherheitsspannungsversorgung für die Hintergrundbeleuchtung. Die S-Spannungsversorgung muss unterbrochen werden, um sicherzustellen, dass die Hintergrundbeleuchtung abgeschaltet ist (z.B. zum Schutz vor Gefahren durch eine IR- Hintergrundbeleuchtung). Durch Abschalten dieser Sicherheitsspannungsversorgung wird der Digitalausgang des Bunkers und der und der Digitalausgang für die Entleerung deaktiviert.

Hinweis: Die Kabel „Stromversorgung“ und „S-Stromversorgung“ können an derselben oder an zwei verschiedenen Stromversorgungen angeschlossen werden. Die Signale 0V-GND und Masse der beiden Stromversorgungen sind im Inneren des Asycube verbunden.

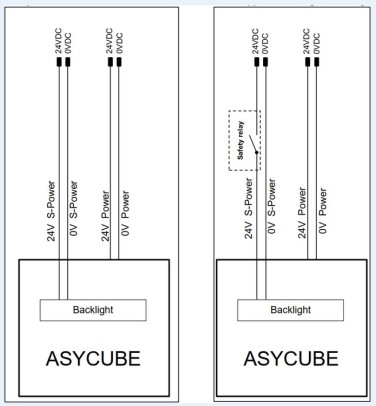

Asycube 240 ohne und mit Sicherheitsrelais

(F) Digitaler Ausgang 1 (Bunker)

  Index Bezeichnung Bunker
1 0V GND Analog Ausgang 1
2 0 ... 10VDC
3 0V GND Digial Ausgang 1
4 +24 VDC

(E) + (G) Automatische Entleerung (Purge)



Hinweis: Zur Verwendung des Entleerungs-Aktuator-Kits schliessen Sie das Kabel an die Asycube-Ausgänge „IN2“ / „OUT2“ an. Denken Sie daran, das Kabel abzustecken, wenn Sie das System entfernen müssen.

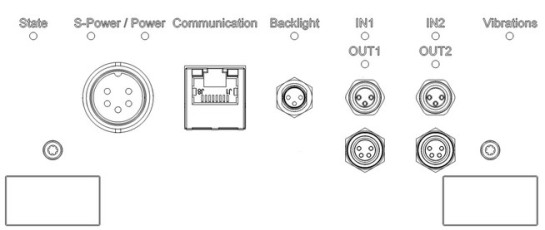

Statusleuchten

LED Status LED Bedeutung
State Blinkt: 900ms ein
100 ms aus		 Grün System ist in Betrieb
Blinkt: 100ms ein
900 ms aus		 Grün System ist im Standby
Blinkt: 80ms ein
80 ms aus		 Grün Systemkonfiguration aus Loader-Mode erhalten
Andauernd Ein Grün Programmieren/Löschen des Asycubes
Power Ein Grün 24V am Spannungseingang
S-Power Ein Gelb 24V am S-Spannungseingang
Kommunikation Ein Grün Kommunikation online
Blinkt Gelb Kommunikation findet statt
Backlight Ein Grün 24V liegen am Backlight Eingang an
Vibrations Ein Grün Platform vibriert
IN 1 (oder 2) Ein Grün 24V liegt am Eingang an
Out 1 (oder 2) Ein Gelb 24V liegt am Ausgang an
Purge Ein Grün 24V liegen am Purge Input an
Ein Gelb 24V liegen am Purge Output an

Asyfill Bunker

Nachfolgend wird der elektrische Anschluss eines Asyfill Bunkers beschrieben.

Wichtige Hinweise:

  • Vor Anschluss des Asycube ist sicherzustellen, dass die Versorgungsspannung der Nominalspannung entspricht.

  • Es ist geschützte Kleinspannung (+24V+5%) als Nominalspannung zu benutzen.

  • Falsche Verkabelung oder Spannungsversorgung der 0V und 24V Anschlüsse führt zu irreparablen Schäden und dem Erlöschen der Garantie.

  • Es wird empfohlen jeden Asyfill mit einer eigenen, unabhängigen Spannungsversorgung zu versehen.

Elektrischer Anschluss

Die Eingangsschnittstelle des Asyfill muss mit Hilfe des I/O-Kabels mit einem der Asycube OUT-Ports verbunden werden

Eine 4-polige Standard-M8-Schnittstelle ermöglicht die Auslösung von Vibrationen mit einem 0..10 VDC Analogsignal.

Eingangsschnittstelle, M8 4-polig, Stecker Pin Signal
1 GND
2 Digital 24 VDC (nicht verwendet)
3 GND
4 Analog Regelung Vibration (0 bis 10VDC)
24 VDC-Schnittstelle, M16 5-polig, Stecker Pin Signal
1 24 VDC
2 GND
3 24 VDC
4 GND
5 Erdung (PE)
Charakteristisch Asyfill S 1/2L Asyfill M 3/7L Asyfill L 14L
Spannung +24V DC +5% +24V DC +5% +24V DC +5%
24VDC Leistungsaufnahme 5A 1 10A 2

Hinweis: Die folgenden Netzteile wurden von Asyril mit einem 5 m langen Kabel getestet:
Asyfill S: PULS CS5.241, input AC 100-120V/200-240V, output DC 24-28V 5A
Asyfill M/L: PULS CS10.241, input AC 100-120V/200-240V, output DC 24-28V 10A
