Kamera einrichten

In diesem Schritt lässt sich die Kamera einrichten, ausrichten, kalibrieren.

  • Fokusierung: Erstausrichtung und -einrichtung der Kamera bei Inbetriebnahme.

    • Ausrichten der Kamera zum Feeder.

    • Orientieren der Kamera zum Bunker.

    • Einstellen von Blende und Fokus am Objektiv.

  • Kamera Kalibrierung: Ausgleichen der Kameraverzerrungen

    • Kalibrieren der Kamera mittels Kalibrierplatte.

  • Beleuchtungen: Anpassen der Beleuchtung und der Bildhelligkeit an das zu suchende Bauteil.

    • Aktivieren von Auflicht und Durchlicht für das Prüfprogramm.

    • Einstellen der Bildhelligkeit bei Auflicht und Durchlicht.

Wichtig: Prüfen Sie von der Kameraeinrichtung, ob der definierte Arbeitsabstand (gemessen zwischen Kalibrierplatte und Objektivunterkante) für die Kombination Feeder zu Kamera stimmt.

Menü

Vorgehensweise

  • Montieren Sie die mitgelieferte Kalibrierplatte dem Feeder System. Achten Sie bei der Ausrichtung der Kalibrierplatte auf die Beschriftung "Bunker", diese Seite gehört in Richtung Zuführung ausgerichtet.

  • Stellen Sie vor der Fixierung den Blendenring des Objektives auf den Wert 5.6 und fixieren Sie diesen mit den Feststellschrauben.

  • Öffnen Sie die Fixierschrauben des Fokusringes am Objektiv.

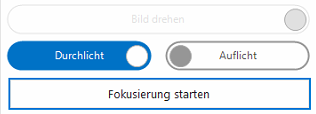

  • Starten Sie die Fokusierung.

  • Die Kamera regelt die Belichtungszeit während der Fokusierung automatisch.

  • Richten Sie die Kamera so ein, dass die Kamera im Lot montiert ist und die Kalibrierplatte mittig im Bild erscheint.

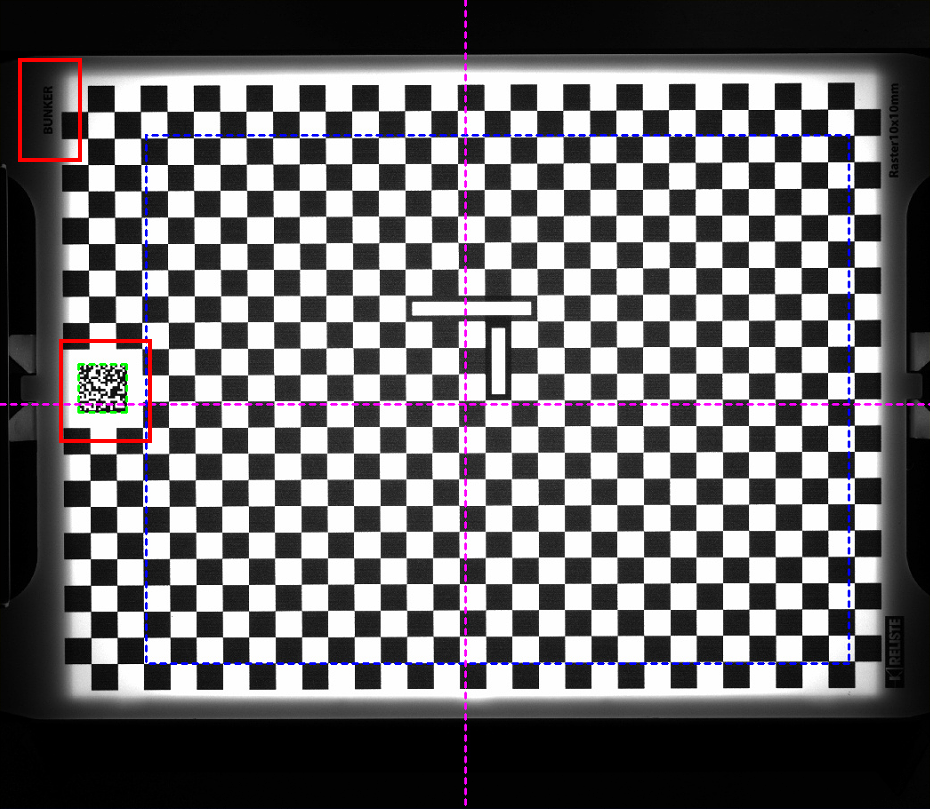

  • Prüfen Sie, ob der Datamatrix Code und die Beschriftung Bunker auf der linken Seite im Wizard sichtbar sind.

    • Sollte die Beschriftung auf der rechten Seite im Bild sichtbar sein, dann verwenden Sie die Option "Bild drehen", um die Beschriftung auf die linke Seite zu bringen.

      Wichtig: Dieser Schritt ist für die integrierten Regelkreise der Smart Sequenzen besonders wichtig!

    • Sollte die Beschriftung oben oder unten im Bild sein, dann muss die Kamera mechansich um 90° gedreht werden.

  • Stellen Sie die Bildschärfe ein, indem Sie den Fokusring am Objektiv langsam drehen, bis das Bild scharf angezeigt wird.

    • Sie können mit dem Mausrad oder rechter Maus Taste ("Vergrößern", "Verkleinern") in das Bild hinein oder heraus zoomen.

    • Die Fokusfeedback Anzeige kann als Oorientierung für die maximale Schärfe verwendet werden. Am Punkt der maximalen Schärfe zeigt der Balken den höchsten Ausschlag. Dieser muss nicht bei 100% sein!

    • Der Bereich für die Berechnung des Fokusfeedback kann über das blaue Rechteck im Bild geändert werden.

  • Fixieren Sie den Fokusring mit den Fixierschrauben

Die Kamera Kalibrierung dient zu Ausgleichen der Objektivverzerrungen und ist für den Betrieb verpflichtend.

Hinweis: Die Kalibrierung muss bei mechanischer Veränderung der Kamera neu durchgeführt werden.

Vorgehensweise

  • Montieren Sie die mitgelieferte Kalibrierplatte dem Feeder System. Achten Sie bei der Ausrichtung der Kalibrierplatte auf die Beschriftung "Bunker", diese Seite gehört in Richtung Zuführung ausgerichtet.

  • Starten Sie die Kalibrierung mit "Neu kalibrieren". Der Vorgang läuft völlig automatisch ab.

  • Nach der Kalibrierung kontrollieren Sie den Kalibrierfehler Rms (Einheit: Pixel). Dieser muss kleiner gleich 1.500 sein.

    Wichtig: Sollte der Fehler zu groß sein, dann ist die Kamera nicht im Lot und schräg montiert.

    Hinweis: Die Kamerakalibrierung wird automatisch gespeichert und gilt für alle Prüfprogramme!

Optionale Schritte bei Verwendung der Höhenkorrektur

Sollte die Höhenkorrektur für Bauteile verwendet werden, dann sind zusätzlich folgende Werte einzutragen

  • der Arbeitsabstand zwischen Oberkante der Kalibrierplatte und Unterkante des Objektives in Millimeter

  • die Dicke der Kalibrierplatte in Millimeter

Hier wird die Beleuchtung an das aktuelle Prüfprogramm (zu suchende Bauteil) angepasst. Je nach Bauteil kann Durchlicht und/oder Auflicht für die Prüfung verwendet werden.

Hinweis: Die Auflichtbeleuchtung ist eine optionale Erweiterung und ist nicht an allen Systemen verfügbar.

Menü

Vorgehensweise

  • Montieren Sie den Feeder Behälter und vergewissern Sie sich, dass dieser fix verschraubt ist.

  • Legen Sie ein Bauteil in der richtigen Lage mittig am Behälter ab.

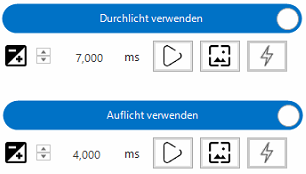

  • Gewünschte Beleuchtung "Durchlicht verwenden" oder "Auflicht verwenden" aktivieren.

  • Mit dem Play Symbol kann die Live-Wiedergabe starten.

  • Mit dem Eingabefeld die Belichtungszeit (Helligkeit) verändern, sodass die Merkmale des Bauteils gut sichtbar sein

  • Zur Unterstützung kann die Automatische Belichtung aktiviert werden.

    • Dadurch erscheint ein oranger Bereich im Bild.

    • In diesem Bereich wird die Belichtungszeit automatisch berechnet.

    • Per Schieberegler kann die Zielhelligkeit eingestellt werden

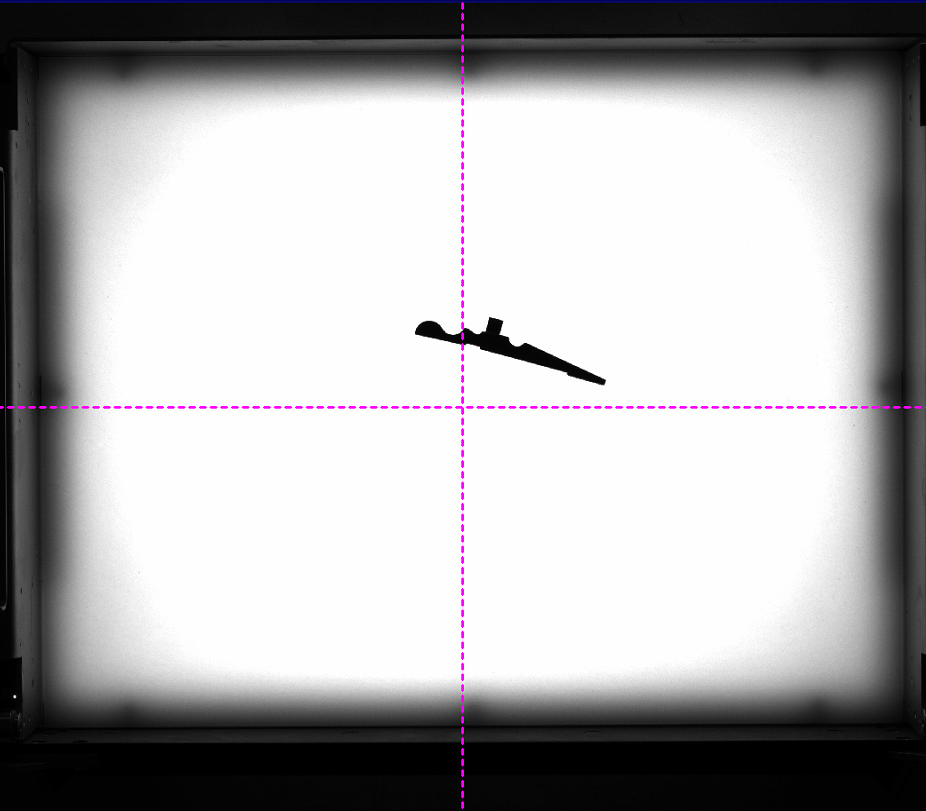

Der Bereich ohne Bauteil im Durchlicht sollte nicht zu dunkel sein, Beispiel dazu:
