Ethercat Firmware aktualisieren

Die Vorgehensweise unterscheidet sich zwischen den unterschiedlichen Controller Gattungen.

Hinweis: Die Aktualisierung der Firmware ist beim Update einer bestehenden Installation (kleiner EasySightPro 11.0.3) auf EasySightPro ≥ 11.0.4 notwendig.

RVC Controller

Bei RVC Controllern mit PCI oder PCI-Express Karten wird das Update der Firmware wie folgt durchgeführt:

• EasyWriteFilter deaktivieren, wenn dieser aktiv ist

• EasySightPro schließen

• Neuinstallation von EasySightPro mit der Option "cifX Feldbus" ausgeführt

• Controller neu starten

• EasyWriteFilter bei Bedarf wieder aktivieren

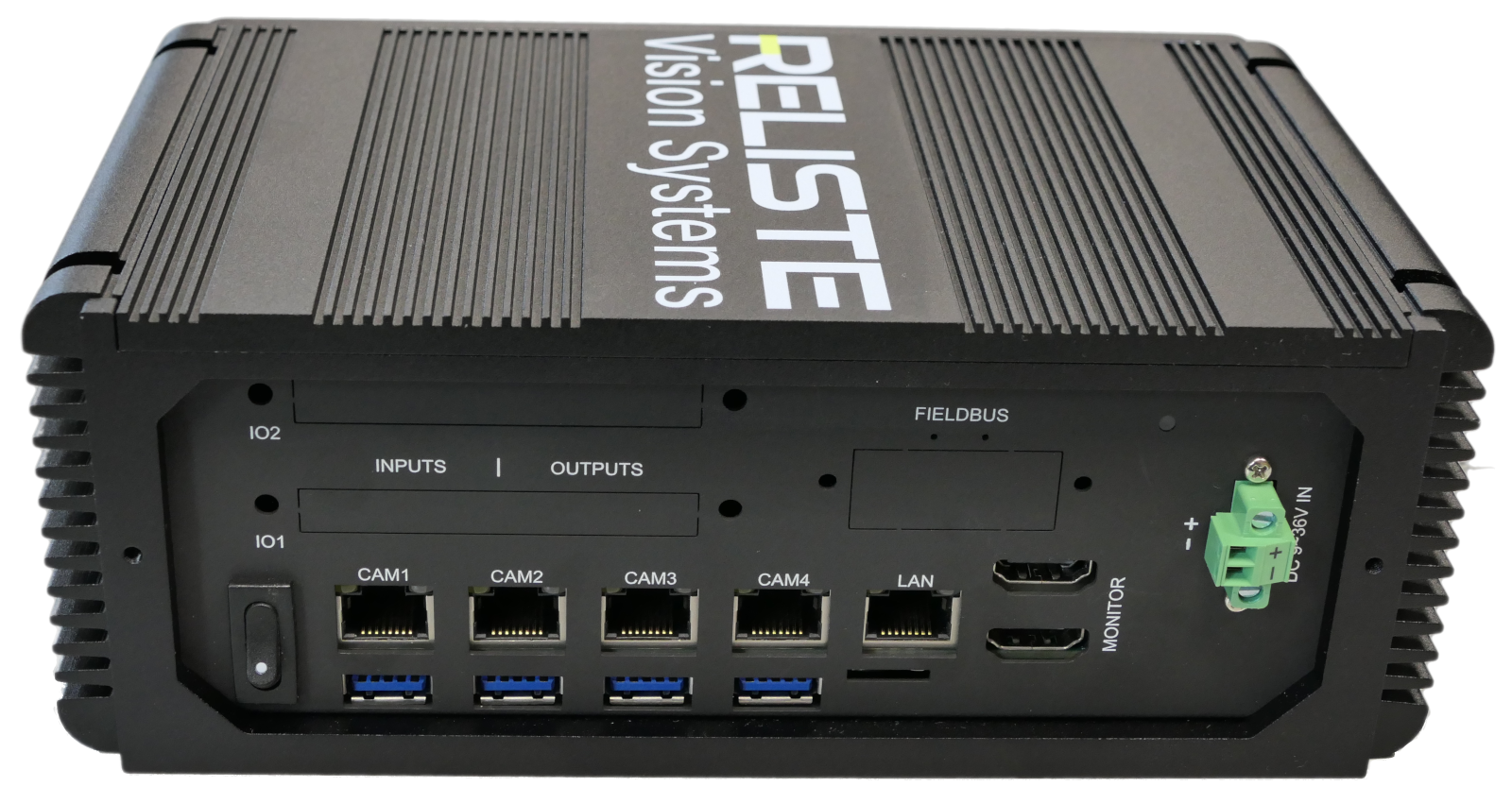

RVCM, RVCC und RVCA Controller

Bei Embedded Controllern mit integrierter Feldbus Karte wird das Update der Firmware wie folgt durchgeführt:

• EasyWriteFilter deaktivieren, wenn dieser aktiv ist

• EasySightPro schließen

• Neuinstallation von EasySightPro mit der Option "cifX Feldbus" ausgeführt

• Kommunikationskarte zurücksetzen:

  • Geräte Manager per Sucheleiste öffnen

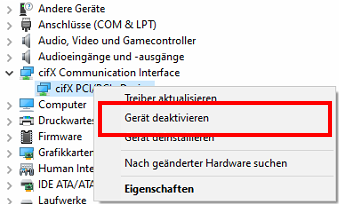

  • cifX Karte im Geräte Manager deaktivieren und wieder aktivieren, um die Karte neu zu starten



• Firmware Update der Karte durchführen:

  • Systemsteuerung per Suchleiste öffnen

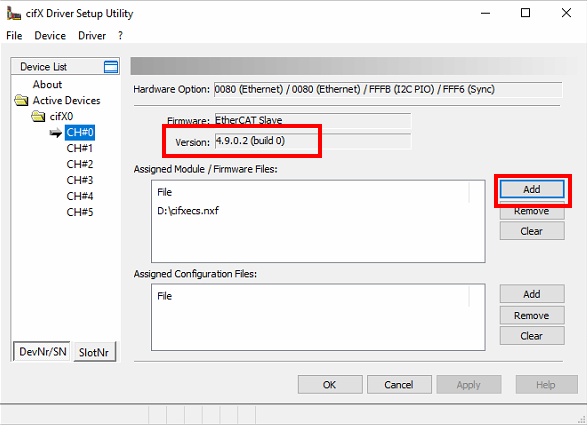

  • cifX Setup starten



  • Bestehende Firmware unter DevNr/SN -> Active Devices -> cifX0 -> CH#0 löschen



  • Neue Firmware cifxpns.nxf aus Update Paket mit Add laden und mit Apply laden

    Pfad: Hilscher\Driver\Preconfigured Slots\Slot_2\Channel0\cifxecs.nxf



  • Unter Version sollte 4.9.0.2 angezeigt werden

• Controller neu starten

• EasyWriteFilter bei Bedarf wieder aktivieren
