Powerlink Node

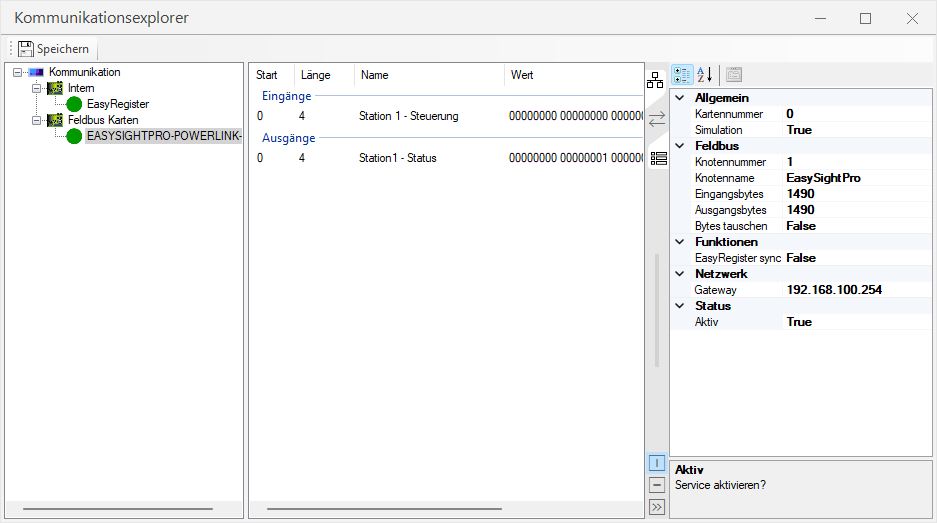

Die Anpassung der Kommunikationsparameter erfolgt im Kommunikationsexplorer.
Wählen sie dazu links die entsprechende Feldbuskarte an, um anschließend im rechten Teil des Kommunikationsexplorers die entsprechenden Einstellungen tätigen zu können.
Hinweis: Stellen sie sicher, dass das entsprechende Kommunikationsmodul geladen ist.
| Einstellung | Wert |
|---|---|
| Allgemein: Kartennummer | ID der Feldbuskarte, für welche diese Einstellungen gelten. |
| Allgemein: Simulation | Hier legt man fest, ob die Feldbuskarte simuliert werden soll. Dies ermöglicht den Testbetrieb der Schnittstelle ohne vorhandener Feldbuskarte. |
| Feldbus: Knotennummer | Nummer des Geräts im Powerlink Netzwerk (1-239) |
| Feldbus: Eingangsbytes | Größe des Eingangsbereiches in Bytes nach Initialisierung der Schnittstelle. |
| Feldbus: Ausgangsbytes | Größe des Ausgangsbereiches in Bytes nach Initialisierung der Schnittstelle. |
| Feldbus: Bytes tauschen | Hier legt man fest, ob die Reihenfolge der Bytes auf der gesamten Schnittstelle getauscht werden soll. Die Standard Byte-Reihenfolge ist Big-Endian, für Little-Endian muss das Tauschen aktiviert sein. |
| Funktionen: EasyRegister synchronisieren | Setzt einmalig die Namen und Datentypen aller verwendeten EasyRegister-Transfers in den EasyRegistern. |
| Netzwerk: Gateway | Setzt das Gatewayfür die Powerlink Kommunikation. |
| Status: Aktiv | Hier legt man fest, ob die Feldbuskarte aktiviert werden soll oder nicht. |
Im mittleren Teil des Kommunikationsexplorer kann man nun durch Rechtsklick einzelne Feldbus Bausteine hinzufügen, oder bereits vorhandene bearbeiten oder löschen.
Zur Überwachung und zum Status-Check gelangen sie über das Menü Administration.
Hier können der Status und die Werte der Ein- und Ausgänge der Powerlink-Kommunikation überwacht werden.
Es wird der Status der Kommunikation zwischen EasySightPro® und der externen Steuerung über Powerlink angezeigt. Hier kann eingesehen werden ob eine Verbindung zur externen Steuerung besteht.
Danach wird die Größe des verfügbaren Ein- und Ausgangsbereichs angezeigt.
Weiter unten folgt die Belegung, Benennung und die aktuellen Werte der parametrierten Ein-und Ausgänge.
Das Fenster kann angepinnt werden und bleibt somit sichtbar.
