Profibus Slave

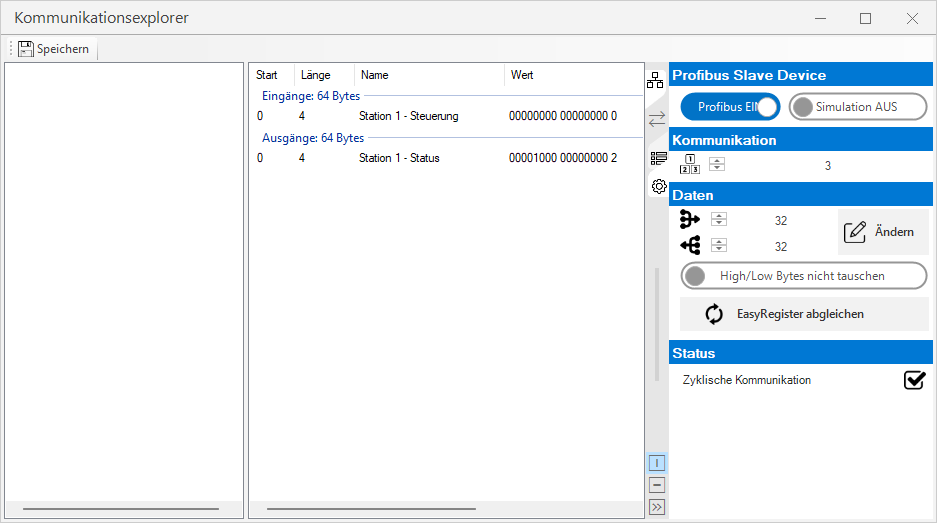

Die Anpassung der Kommunikationsparameter erfolgt im Kommunikationsexplorer.

Einstellungen

Profibus Aktiviert/Deaktiviert die Kommunikation.
Simulation Aktiviert/Deaktiviert die Simulation der Karte. Dies ist hilfreich, wenn keine Karte im System verbaut ist.
Knotennummer des Profibus Teilnehmers.
Anzahl an projektierten Eingangsdaten in Bytes.
Anzahl an projektierten Ausgangsdaten in Bytes.
Ändert die Belegung der Eingangs- und Ausgangsdaten.
High/Low Bytes tauschen Diese Option ist bei Profinet per Standard aktiv und sollte nur in Sonderfällen geändert werden.
Synchronisiert für alle Register Transfer Module Name und Datentyp in die EasyRegister.

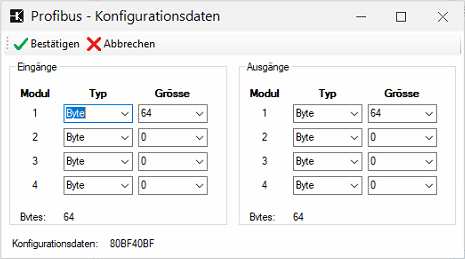

Mit Ändern kann die Konfiguration des Profibus Slave Gerätes konfiguriert werden.

Wichtig: In Step 7 bzw. Tia-Portal muss diese Konfiguration 1:1 nachgebildet werden. Reihenfolge: Alle Ausgänge gefolgt von allen Eingängen!

Zyklische Kommunikation Zeigt an, ob der Teilnehmer konfiguriert und bereit ist.

Bedienung

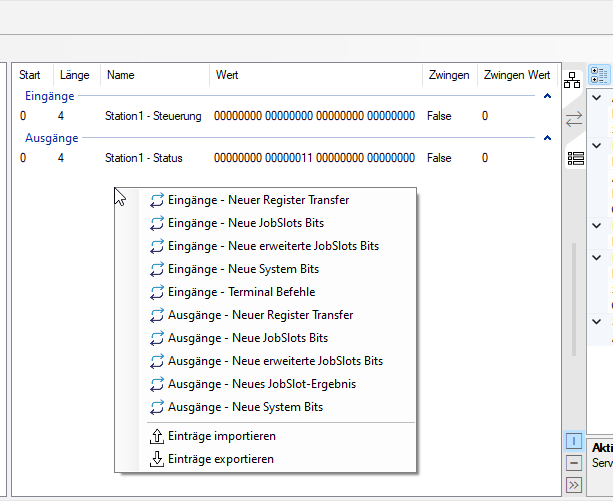

Im mittleren Teil des Kommunikationsexplorer kann man nun durch Rechtsklick einzelne Feldbus Bausteine hinzufügen, oder bereits vorhandene bearbeiten oder löschen.

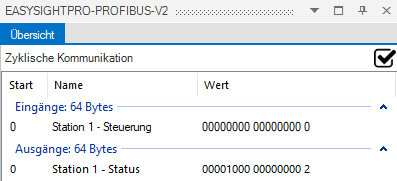

Zur Überwachung und zum Status-Check gelangen sie über das Menü Administration.

Hier können der Status und die Werte der Ein- und Ausgänge der PROFINET-Kommunikation überwacht werden.

SPS Integration

Die aktuellste GSD Datei befindet sich

  • am Controller unter: %ESP_ROOT%\Fieldbus\PROFIBUS\RELI1203.gsd

  • hier als Download

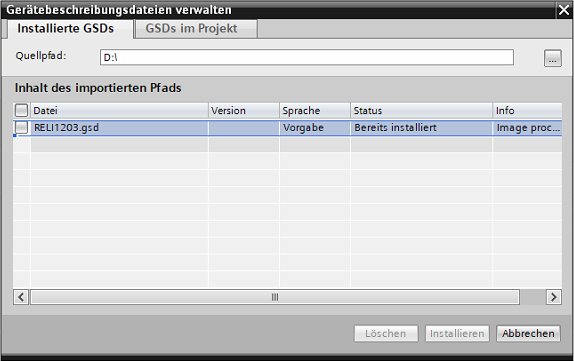

  • Tia Portal Projekt öffnen und GSD Datei installieren

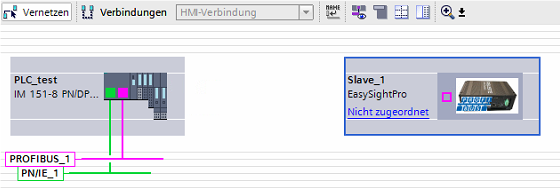

  • Feldbuskarte in TIA Portal einfügen und konfigurieren:

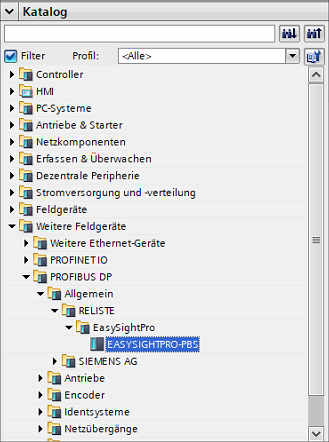

    Im Katalog: Weitere Feldgeräte - PROFIBUS DP - Allgemein - RELISTE Ges.m.b.H. - EASYSIGHTPRO-PBS

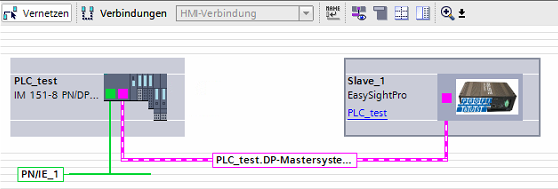

  • Schnittstelle auswählen:

  • Eingangs- und Ausgangsmodule laut EasySightPro®Kommunikationsmodul konfigurieren:

    Hinweis: Hier ist die richtige Reihenfolge zu beachten. Zuerst alle Eingänge (EasySightPro Ausgänge) und danach alle Ausgänge (EasySightPro Eingänge).

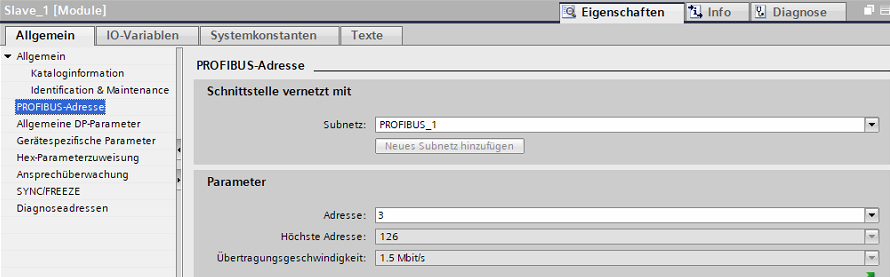

  • PROFIBUS-Adresse laut Konfiguration einstellen:

  • Projekt kompilieren und in SPS laden.
